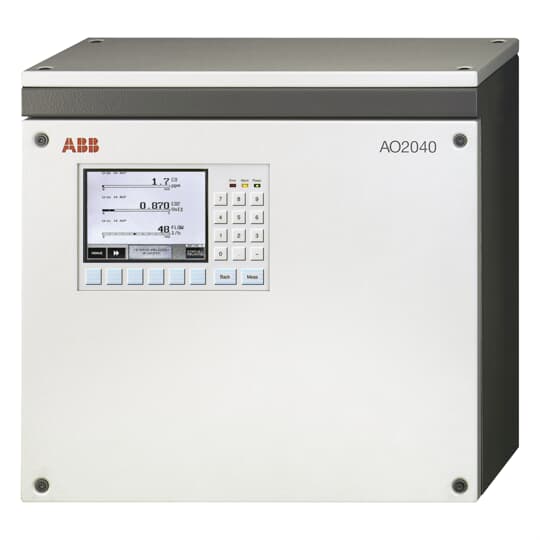

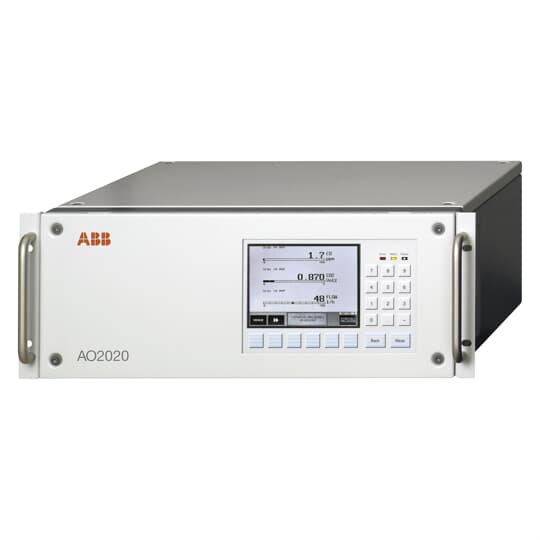

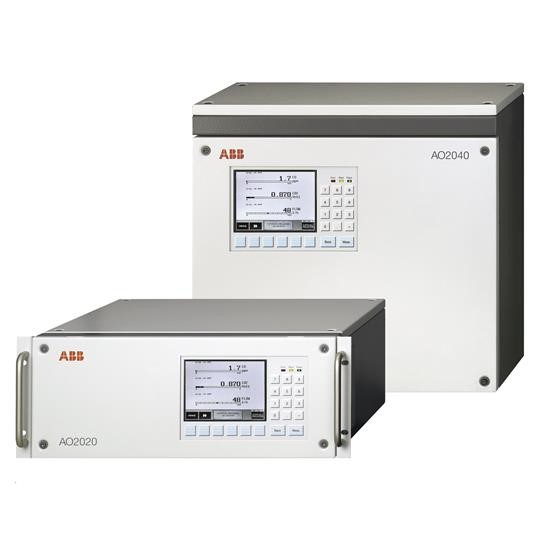

概述
Advance Optima AO2000 系列是一組模塊化的連續過程氣體分析
儀。
該產品系列由以下模塊組成：
? 分析模塊
? 氣動模塊
? 電子模塊（包括系統控制器和 I/O 模塊）
? 機箱（包括顯示器和控制單元）
? 系統總線
這些模塊支持不同組合方式，可組成單組分分析單元或多組分分析
系統。
其中，電子模塊、電源及機箱（包括顯示器和控制單元）也統稱為
“中央單元”。
測量技術（分析模塊）
? 紅外分析模塊：
Uras26
? 過程光度計分析模塊：Limas21 UV
Limas21 HW
? 氧氣分析模塊：
Magnos206
Magnos28
Magnos27
? 微量氧氣分析模塊： ZO23
? 熱導分析模塊：
Caldos25
Caldos27
? FID 分析模塊
Fidas24
Fidas24 NMHC
? 激光分析模塊
LS25
? 電化學氧傳感器
每個分析模塊都由傳感器及相關的電子設備組成，后者具有其自身
的處理器。
這些分析模塊通過系統總線連接至系統控制器。激光分析模塊則是
通過以太網連接至中央單元。
分析模塊由集成電源或外部單元進行 24VDC 供電。
電化學氧傳感器可作為選件與分析模塊結合使用。
氣動模塊
完整版氣動模塊由以下構成：
? 1-3 個電磁閥，用于控制標準氣的供應
? 1-2 個可更換過濾元件，用于精濾
? 1 個抽氣泵，帶粗濾和毛細管
? 1 或 2 個流量監測器
氣動模塊總是和分析模塊相關聯，和后者安裝在同個機箱里。
電子模塊，接口
電子模塊包括系統控制器和 I/O 模塊。
系統控制器可執行以下功能：
? 對分析模塊傳感器電子組件提供的測量值進行處理，進行通信。
? 補償測量值，如交叉靈敏度校正
? 控制系統功能，如標定
? 顯示和控制功能
? 控制相關系統，如供氣系統
? 與外部系統進行通信
系統控制器可通過系統總線，與氣體分析儀的其他功能單元（如分
析模塊）進行通信。
用于控制相關系統以及用于與外部系統通信的接口，位于系統控制
器（Ethernet 10/100/1000BASE-T 接口）以及 I/O 模塊上。
I/O 模塊被裝配在系統控制器板上，并直接與其相連。I/O 模塊分
為 6 類：
? Profibus 模塊：1 個 RS485 接口和 1 個 MBP 接口。
? Modbus 模塊：1 個 RS485 和 1 個 RS232 接口。
? 數字 I/O 模塊：4 個數字輸入和 4 個數字輸出。
? 2 路模擬輸出模塊：2 個模擬輸出。
? 4 路模擬輸出模塊：4 個模擬輸出。
? 4 路模擬輸入模塊：4 個模擬輸入。
I/O 模塊應用示例如下：
? 輸出測量值（電流信號）
? 輸出狀態和警報信號
? 校準控制
? 控制外部電磁閥和泵
? 量程切換和反饋
? 外部分析儀的電流和狀態信號輸入
? 外部設備的狀態信號輸入
